    氢气液位计报价江苏铭宇自控设备有限公司

    型    号:
    所属分类:氢气液位计
    报    价: 市场价:
    分享到:

    MY-UHZ系列氢气液位计是现场安装的直读式液位仪表及变送单元,采用优质不锈钢材料,按化学工业部颁布的磁性液位计标准HG/T21584制造;同时提供内衬PTFE的磁翻板液位计,液位计的接液部分材质全部采用PTFE,可广泛应用于各类石化、化工企业,可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。氢气液位计报价江苏铭宇自控设备有限公司

    氢气液位计报价江苏铭宇自控设备有限公司产品概述:

    氢气液位计概述:

    氢气液位计报价江苏铭宇自控设备有限公司

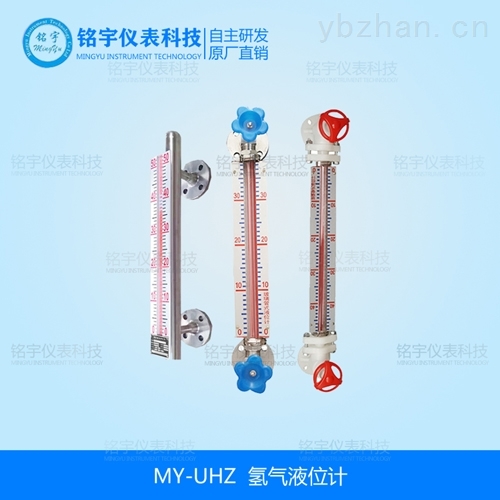

    MY-UHZ系列氢气液位计是现场安装的直读式液位仪表及变送单元,采用优质不锈钢材料,按化学工业部颁布的磁性液位计标准HG/T21584制造;同时提供内衬PTFE的磁翻板液位计,液位计的接液部分材质全部采用PTFE,可广泛应用于各类石化、化工企业,可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。液位计变送部分,全部采用优质进口OKI干管,SMD(贴片)制造;经电路放大变换为标准两线制的4-20mA电流信号。

    氢气液位计报价江苏铭宇自控设备有限公司

    氢气液位计型号规格分类

    MY-UHZ



    a

    1

    磁翻柱显示,无输出

    3

    磁翻柱显示+变送输出4-20mA

    b(材质)

    0

    1Cr18Ni9Ti

    1

    不锈钢内衬PTFE

    2

    ф63×7  PP

    3

    316L管,

    4

    其他

    c(压力等级)

    0

    常压-0.6MPa

    1

    1..0MPa

    2

    1.6MPa以上

    d(工艺连接)

    1

    侧装式法兰 DN20DN25

    2

    顶装式法兰 DN100 DN80

      氢气液位计特点

      结构坚固,耐温、防腐、抗震。

      指示清晰,观察方便。

      标准两线制4-20mA电流远传,抗干扰,通用性强。

      活套法兰结构,易安装。

      变送、显示功能一体,使用更方便。

       氢气液位计主要技术指标

      工作压力等级:0.61.01.6 2.5MPa;

      zui高介质温度:80℃、200介质粘度<150cP;介质密度>0.45g/cm3

      测量范围:L=300-6000mm

      使用环境温度:0~80;

    显示误差:±10mm1.0%FS

      测量管外径:Ф455157mm等;

      连接法兰:

    侧装式DN20DN25  PN1.6 HG20592

    顶装式DN80 DN100 PN1.0 HG20592

      变送输出:4~20mADC;

    电气接口:M20X1.5内螺纹;电源: 24V±5%DC   负载电阻(24VDC):0~500Ω。

      接点输出: L±50MM,在该范围内,接点闭合,负载电流0.5A200V

      油箱液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器,  可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。

    氢气液位计有如下结构特点:
    1、基本型
    液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
    2、上下限开关输出
    利用磁性浮子随液位移动,使安装在液位计立管设定位置上的干片开关动作,实现开-关控制或报警。
    3、电远传
    在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,传唤成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。







    氢气液位计安装使用

    磁翻板液位计需垂直安装,当液位计与设备连接长度有误差时,应在设备与液位计之间加配短节,不可用力扭拉液位计。法兰面的安装需仔细,且用力均匀。

    磁翻板液位计主导管内不允许有异物进入,尤其是磁性含铁物质。PTFE防腐型液位计,其隔离层,易被尖硬物刺破,在拆卸、安装过程中不可用力过大,以不泄漏为准,避免碰撞,以免刺穿划破。本液位计不适用于大量结晶或结垢的介质。
