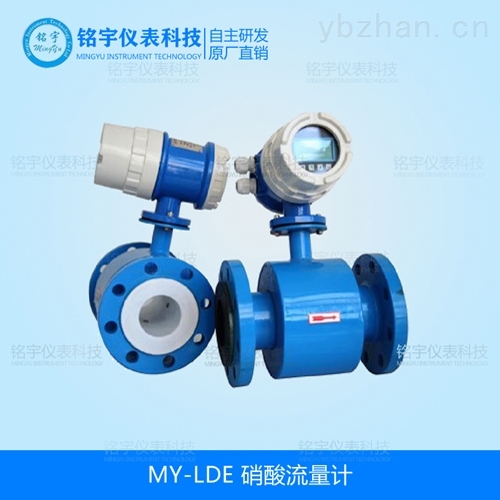

硝酸流量表*

描述:MY-LDE硝酸流量计(又称电磁流量计)口径与量程的选择变送器口径通常选用与管道系统和同的口径。如果份道系统有待设计,则可根据流母范围和流速来选择口径。对于电磁流量计来说,流速以2-4m/s较为适宜。在特殊情况下. 如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管壁的流体,可选用流速≤2m/s,流速确定以后,可根据来确定变送器口径。硝酸流量表*

更新时间:2023-04-04
产品型号:
厂商性质:生产厂家
详情介绍
品牌其他品牌产地国产
加工定制质保1年

硝酸流量计详细资料:

硝酸流量表*

硝酸流量计口径与量程的选择变送器口径通常选用与管道系统和同的口径。如果份道系统有待设计,则可根据流母范围和流速来选择口径。对于电磁流量计来说,流速以2-4m/s较为适宜。在特殊情况下. 如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管壁的流体,可选用流速≤2m/s,流速确定以后,可根据来确定变送器口径。变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的Z大流Z值,二是正常流址大于仪表满量程的50%,以保证一定的测量精度。

硝酸流量计特点:

1.传感器Z重要的部件-线圈作*化的设计,并通过Z严格的实流试验,切实保证产品的测量精度

2.信号电极作*的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的Z主要的生产工艺),特别是安装线圈后的Z后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9.采用16位嵌入式微处理器,运算速度快,精度高
10.全数字处理,抗干扰能力强,测量可靠,精度高
11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作,使用方便,操作简单,易学易懂
15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能,并在屏幕上显示

17.*的防雷设计

硝酸流量计参数:

型号

通经(mm)

流量范围(m 3 /h)

口径(mm)

口径(mm)

流量范围(m 3 /h)

MY-LDE15

DN15

0.32-6.36

MY -LDE/LCD450

DN450

286.13-5722.65

MY -LDE20

DN20

0.57-11.30

MY -LDE/LCD500

DN500

353.25-7065.00

MY -LDE25

DN25

0.88-17.66

MY-LDE/LCD600

DN600

508.68-10173.60

MY -LDE32

DN32

1.45-28.94

MY -LDE/LCD700

DN700

692.37-13847.40

MY-LDE40

DN40

2.26-45.22

MY -LDE/LCD800

DN800

904.32-18086.40

MY -LDE50

DN50

3.53-70.65

MY -LDE/LCD900

DN900

1144.53-22890.60

MY -LDE65

DN65

5.97-119.40

MY-LDE/LCD1000

DN1000

1413.00-28260.00

MY-LDE80

DN80

9.04-180.86

MY -LDE/LCD1200

DN1200

2034.72-40694.40

MY-LDE100

DN100

14.13-282.60

MY -LDE/LCD1400

DN1400

2769.48-55389.60

MY -LDE125

DN125

22.08-441.56

MY -LDE/LCD1600

DN1600

3617.28-72345.60

MY-LDE150

DN150

31.79-635.85

MY-LDE/LCD1800

DN1800

4578.12-91562.40

MY -LDE/LCD200

DN200

56.52-1130.40

MY -LDE/LCD2000

DN2000

5652.00-113040.00

MY -LDE/LCD250

DN250

88.31-1766.25

MY-LDE/LCD2200

DN2200

6838.92-136778.40

MY -LDE/LCD300

DN300

127.17-2543.40

MY-LDE/LCD2400

DN2400

8138.88-162777.60

MY -LDE/LCD350

DN350

173.09-3461.85

MY-LDE/LCD2600

DN2600

9551.88-191037.60

MY -LDE/LCD400

DN400

226.08-4521.60











代号

电极材料

K1

316L

K2

HB

K3

HC

K4

K5

K6

铂合金

K7

不锈钢涂覆碳化钨



代号

内衬材料

C1

聚四氟乙烯 F4

硝酸流量计安装要求:

为了你正确的测量,在选择管道上位置时应注意以下几点要求:

⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。

⑶对于液固两相流体,采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。

⑷流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道Z高点和出水口安装流量计。
