品牌 | 其他品牌 | 产地 | 国产 |
---|---|---|---|
加工定制 | 否 |
智能测控仪详细资料:

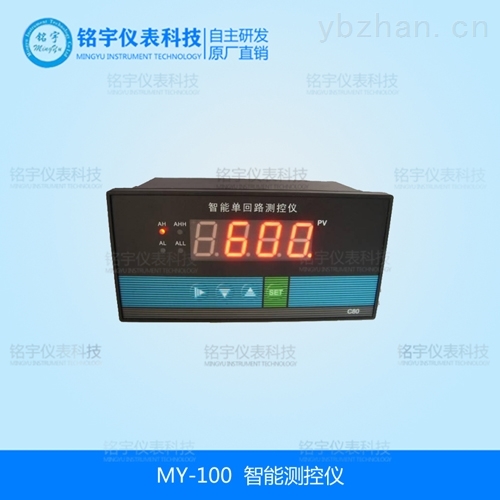

智能测控仪 铭宇仪表
MY-100智能测控仪与各类传感器、变送器配合使用,智能测控仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、调节、变送输出、数据采集及通讯。
智能测控仪功能特点:
万能输入功能
智能测控仪有自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台,具备二次开发能力,以满足特殊的功能
先进的模块化结构,配合功能强大的仪表芯片,功能组合、智能显示调节仪系统升级非常方便
智能测控仪主要技术指标:
基本误差:0.5%FS或 0.2%FS±1个字
分 辨 力:1/20000、14位A/D转换器
显示方式:双排四位LED数码管显示
采样周期:0.2S
报警输出:二限报警或四限报警,报警的方式、报警灵敏度可设置,继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS
通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300~9600bps内部自由设定
馈电输出:DC24V/30mA
电 源:开关电源 85~265VAC 功耗4W以下
智能测控仪信号输入类型:
热 电偶: K、E、S、B、J、T、R、Wre3-25;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。
热 电 阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。
线性电阻:0~400Ω
远传电阻:30~350Ω(远传压力表)。
直流电压:0~20mV、0~100mV、0~5V、1~5V、0~5V开方、1~5V开方、-5~5V;
-10V~10V、0~10V(订货时需,与其他信号不兼容)。
直流电流:0~10mA、4~20mA 、0~20mA、0~10mA开方、4~20mA开方。
输入阻抗:电压信号Ri≥500KΩ。
5、型号说明
MY-100 | 智能测控仪 | |||||||
外型尺寸 | A | 横式160×80×125mm | ||||||
A/S | 竖式80×160×125mm | |||||||
B | 方式96×96×110 mm | |||||||
C | 横式96×48×110 mm | |||||||
C/S | 竖式48×96×110 mm | |||||||
D | 方式72×72×110 mm | |||||||
F | 方式48×48×110 mm | |||||||
T | 特殊/自定表壳。 | |||||||
报警输出 | B□ | B0无报警输出;B1-B4,1-4点报警 | ||||||
变送输出 | X1 | 4-20mA输出 | ||||||
X2 | 0-10mA输出 | |||||||
X3 | 1-5V输出 | |||||||
X4 | 0-5V输出 | |||||||
通讯输出 | P | 微型打印机 | ||||||
R | 串行通讯RS232 | |||||||
S | 串行通讯RS485 | |||||||
馈电输出 | 无馈电输出 | |||||||
V12 | 带DC12V馈电输出 | |||||||
V24 | 带DC24V馈电输出 | |||||||
供电电源 | 220VAC供电 | |||||||
W | DC24V供电 | |||||||
输入信号 | Sn | 见"输入信号类型表" |
输入信号类型表:
参数提示符 | 输入信号内容 | 参数提示符 | 输入信号内容 |
tc-k | K型 | rtd | 远传电阻0~400Ω |
tc-s | S | bA1 | BA1 |
tc-e | E | bA2 | BA2 |
tc-b | B | 0~50 | 0~50mV |
tc-t | T | 0~5V | 0~5V |
Tc-n | N | 1~5V | 1~5V |
tc-j | J | 0~20 | 0~20mA |
P100 | Pt100 | 0~10 | 0~10 mA |
C100 | Cu100 | 4~20 | 4~20 mA |
Cu50 | Cu50 |
|
|
6、型号举例:MY-100AB2X1RV24-4-20
MY-100系列智能测控仪,4~20mA输入,外表尺寸160×80×125mm,二限报警控制输出,4~20mA变送输出,带RS232隔离通讯接口,带DC24V馈电输出,供电电源220VAC。
智能测控仪 铭宇仪表
