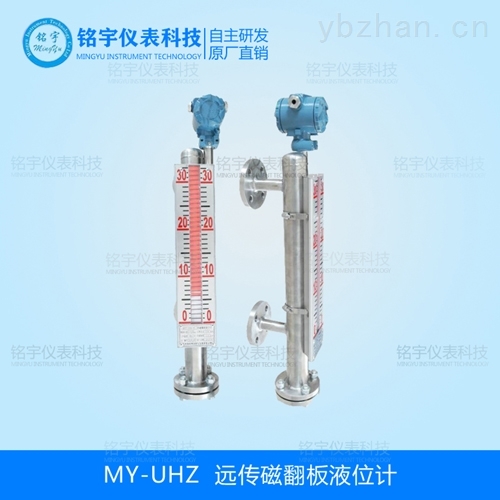

    远传磁翻板液位计 顶装/侧装

    型    号:
    所属分类:磁翻板液位计
    报    价: 市场价:
    分享到:

    远传磁翻板液位计配远传变送器、报警(控制)开关,将现场数据传送至二次显示表或DCS系统。
    磁翻板液位计适合容器内液体的液位、界位的测量,指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。远传磁翻板液位计 顶装/侧装

    远传磁翻板液位计 顶装/侧装产品概述:

    远传磁翻板液位计详细资料:

    远传磁翻板液位计 顶装/侧装

    MY-UHZ518系列带远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。带远传磁翻板液位计配远传变送器、报警(控制)开关,将现场数据传送至二次显示表或DCS系统。
    磁翻板液位计适合容器内液体的液位、界位的测量,指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。


    一、技术参数:

    测量范围:150~8000mm
    (对中心距超过5000mm的或运输条件不允许超过长度的液位计可采用分段制造)
    工作压力:2.5MPa;4.0MPa;6.3MPa
    工作温度: -20~100℃;-20~200℃;0~400℃
    精确度:±10mm
    介质密度: 0.5~2.0g/cm3
    介质密度差: ≥150kg/m3(测量界位)
    环境振动:频率≤25Hz 振幅≤0.5mm
    跟随速度: ≤0.08m/s
    介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
    可选用加热夹套型液位计
    过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5
    法兰标准:HG20592~20635-97其它法兰标准请用户注明。
    材质:旁路管:1Cr18Ni9Ti;304;316L
    浮子:钛
    二、磁浮子翻板液位计选型表:

    MY-UHZ

    磁浮子翻板式液位计

    代 号

    显示方式

    517

    就地翻板显示

    518

    就地翻板显示+4~20mA远传



    代号

    安装方式

    侧装式

    D

    顶装式



    代号

    液位计类型

    基型

    W

    保温型

    J

    防腐型

    S

    防霜型

    Z

    保温防腐型

    Y

    顶装防腐型



    代号

    报警控制

    0

    无报警

    1

    带上限报警

    2

    带下限报警

    3

    带上下限报警



    代号

    浮子材质

    代号

    本体材质

    P

    不锈钢

    P

    不锈钢

    L

    防锈铝

    L

    防锈铝

    T

    T

    S

    PVC塑料

    S

    PVC塑料

    F

    氟塑包裹

    F

    氟塑管





    PF

    内衬四氟





    PP

    内衬丙烯





    PE

    内衬乙烯



    代 号

    待标明的数据

    B1

    标注法兰标准、通径、压力等级

    B2

    标注实际操作温度

    B3

    标注实际操作压力

    B4

    标注测量介质的密度

    B5

    标注订货长度,或提供法兰间距

    远传磁翻板液位计 顶装/侧装
