    涡轮流量计 气体涡轮

    型    号:
    所属分类:涡轮流量计
    报    价: 市场价:
    分享到:

    MY-LWGY涡轮流量计是速度式流量计中的主要种类,它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表, 一般它由传感器和显示仪两部分组成,也可做成整体式。涡轮流量计 气体涡轮

    涡轮流量计 气体涡轮产品概述:

    涡轮流量计详细资料:

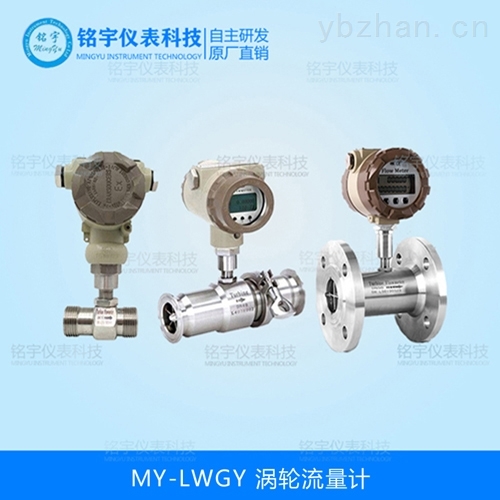

    MY-L涡轮流量计 气体涡轮

    WGY涡轮流量计是速度式流量计中的主要种类,它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表, 一般它由传感器和显示仪两部分组成,也可做成整体式。

    涡轮流量计和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度的产品,作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。

    采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和*磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

    涡轮流量计 气体涡轮

    涡轮流量计优点:

    (1)    高精度,在所有流量计中,属于zui精确的流量计

    (2)    重复性好;

    (3)    元零点漂移,抗干扰能力好;

    (4)    用概况:

    涡轮流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8~6.5MPa的气体涡轮流量计,它们已成为优良的天然气计量仪表。

    二、涡轮流量计特点:

    具有体积小、重量轻、显示读数直观、清晰。

    可靠性高、不受外界电源影响、抗雷击。

    三、涡轮流量计工作原理:

    流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器由*磁钢和线圈组成的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电

    脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k式中:

    f——脉冲频率[Hz]

    k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k

    Q——流体的瞬时流量工作状态下)[m/h]

    3600——换算系数。

    每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

    四、涡轮流量计技术参数:

    ■公称通径:(4200)mm基本参数见表一;

    ■介质温度:(-2070)℃;(-20120)℃。

    ■环境温度:(-2050)

    ■准确度:±0.5%、±1特定可达±0.2

    供电电源:3.6V电池供电,可连续使用3年以上。

    显示方式:交替显示瞬时流量和累计流量,累计流量七位显示(00000.01m³或000.0001m³,瞬时流量七位显示(000.0001m³/h)。也可单独显示瞬时流量或累计总量。

    ■ 仪表系数:现场可置入。

    ■ 掉电保护:仪表系数、累计流量值掉电保持十年不丢。

    ■ 具有小信号切除功能。

    涡轮流量计用途:

    涡轮流量计是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。



    涡轮流量计型谱
    规格代码说明
     型号BF-714Y 涡轮流量计
    显示方式   A 有显示
       B 无显示
        公称通径 □ 如:80代表DN80mm
        测量介质 Q 气体
     Y 液体
       压力等级 P 1.0Mpa
     H 1.6Mpa
     A 2.5Mpa
     B 6.4Mpa
     C 25Mpa
     D 40Mpa
       补偿方式 W 无补偿
     T 温度补偿
     P 压力补偿
     X 温压补偿
       输出方式1 脉冲输出
    2 4-20mA
    3 modbus协口
    4 无输出
       供电电源A +12VDC   +24VDC
    B +24VDC
    C 3.2V锂电池
       接液材质1 不锈钢
    2 PP
    3 PVC
       连接方式R 螺纹连接
    N 法兰连接
    J 夹持式
    Q 插入式
       防爆形式P 普通型
    D 隔爆型
    I 本安型
       电气接口M M20×1.5
    N 1/2NPT
       配件N
    Y
     上限流量

    涡轮流量计型谱

    规格代码说明
     型号BF-714Y 涡轮流量计
    显示方式   A 有显示
       B 无显示
        公称通径 □ 如:80代表DN80mm
        测量介质 Q 气体
     Y 液体
       压力等级 P 1.0Mpa
     H 1.6Mpa
     A 2.5Mpa
     B 6.4Mpa
     C 25Mpa
     D 40Mpa
       补偿方式 W 无补偿
     T 温度补偿
     P 压力补偿
     X 温压补偿
       输出方式1 脉冲输出
    2 4-20mA
    3 modbus协口
    4 无输出
       供电电源A +12VDC   +24VDC
    B +24VDC
    C 3.2V锂电池
       接液材质1 不锈钢
    2 PP
    3 PVC
       连接方式R 螺纹连接
    N 法兰连接
    J 夹持式
    Q 插入式
       防爆形式P 普通型
    D 隔爆型
    I 本安型
       电气接口M M20×1.5
    N 1/2NPT
       配件N
    Y
     上限流量----m3/h



    规格代码

    说明

     型号

    MY-LWGY



    涡轮流量计

    显示方式

       A



    有显示

       B



    无显示

        公称通径

     □



    如:80代表DN80mm

        测量介质

     Q



    气体

     Y



    液体

       压力等级

     P



    1.0Mpa

     H



    1.6Mpa

     A



    2.5Mpa

     B



    6.4Mpa

     C



    25Mpa

     D



    40Mpa

       补偿方式

     W



    无补偿

     T



    温度补偿

     P



    压力补偿

     X



    温压补偿

       输出方式

    1



    脉冲输出

    2



    4-20mA

    3



    modbus协口

    4



    无输出

       供电电源

    A



    +12VDC   +24VDC

    B



    +24VDC

    C



    3.2V锂电池

       接液材质

    1



    不锈钢

    2



    PP

    3



    PVC

       连接方式

    R



    螺纹连接

    N



    法兰连接

    J



    夹持式

    Q



    插入式

       防爆形式

    P



    普通型

    D



    隔爆型

    I



    本安型

       电气接口

    M



    M20×1.5

    N



    1/2NPT

       配件

    N



    Y



     上限流量

    ----m3/h
