    重锤式料位计结构 原理

    型    号:
    所属分类:重锤式料位计
    报    价: 市场价:
    分享到:

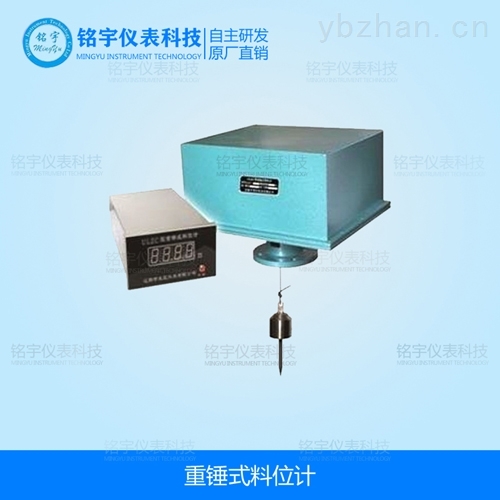

    MY-ZC系列重锤式料位计结构 原理结构 料位计原理(一次表)安装在料仓顶部,料位计传感器的探测过程由控制显示仪表(二次表)发出的信号控制。一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。

    重锤式料位计结构 原理产品概述:

    重锤式料位计结构 原理原理详细资料

    MY-ZC系列重锤式料位计(一次表)安装在料仓顶部,料位计传感器的探测过程由控制显示仪表(二次表)发出的信号控制。一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。

    当传一次表传感器接到探测命令时:电机正转带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重,钢丝绳松驰,灵敏杠杆动作使微动开关接触,控制显示仪表得到该信号立即发出电机反转命令,重锤上升返回,直到绕线筒碰上到顶开关,电机停转,重锤回到仓顶原始位置,完成一次探测过程。

    在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离,在面板进行数字显示,并在后面板端子上输出4~20mA电流 (不需外加DC24V) 。

    重锤式料位计结构 料位计原理应用 :

    * 测量粉状、颗粒状及块状固体物料

    *  煤厂、电厂、钢厂

    重锤式料位计结构 原理特性:

    *  吸收了国内外同类产品的优点

    * 独特的结构与传动方式

    * 克服了以往许多其它形式的重锤式料位计经常出现的问题

    * 可以计算机远程遥控探测

    * 自动与手动并进

    *  运行可靠、探测自如、维护量小、应用面广

    重锤式料位计技术参数:



    型    号

    ULZC

    传感器(一次表)

    控制显示仪表(二次表)

    图   片









    测量范围

    0~8/16/32米(特殊规格可协商)

    测量精度

    ±1%

    重 复 性

    ±1%

    分 辨 率

    ±3cm

    电源电压

    220VAC±10%;50/60Hz

    探测速度

    0.15m/s



    功    耗

    静止时 15W;运动时105W(含一次表)

    测 量 带

    不锈钢钢丝绳



    环境温度

    -30℃~+60℃

    重锤重量



    1.5kg(0~16m);2kg(0~32m)



    数字显示

    4位LED 显示料面位置

    电机停转力矩

    5N.m



    电流输出

    4~20mA DC(不需要外加24V)

    功    耗



    90W

    定时时间

    15~130分钟(或按用户要求定)

    环境温度

    -10℃~+60℃

    方式

    上、下限报警(选配)

    重    量



    8米50 kg;16米60 kg;32米75kg



    重    量

    2kg

    法兰标准

    JB81-59 外径Φ195mm 孔径Φ18mm 孔中心距Φ160mm (PN1.0,DN80)

    电流输出信号精度

    ±1%

    出 线 口

    M20x1.5

    开孔尺寸

    A横式:宽152×高76mm

    外形尺寸

    8米:长430x高220x宽350mm

    16米:长560x高220x宽350mm

    32米:长730x高220x宽350mm

    50米:长850x高220x宽350mm

    +底Φ195x110支架高Φ195x290mm



    B竖式:宽152×高76mm

    外形尺寸

    A横式:长280×宽163×高80mm

    B竖式:长280×宽80×高163mm
