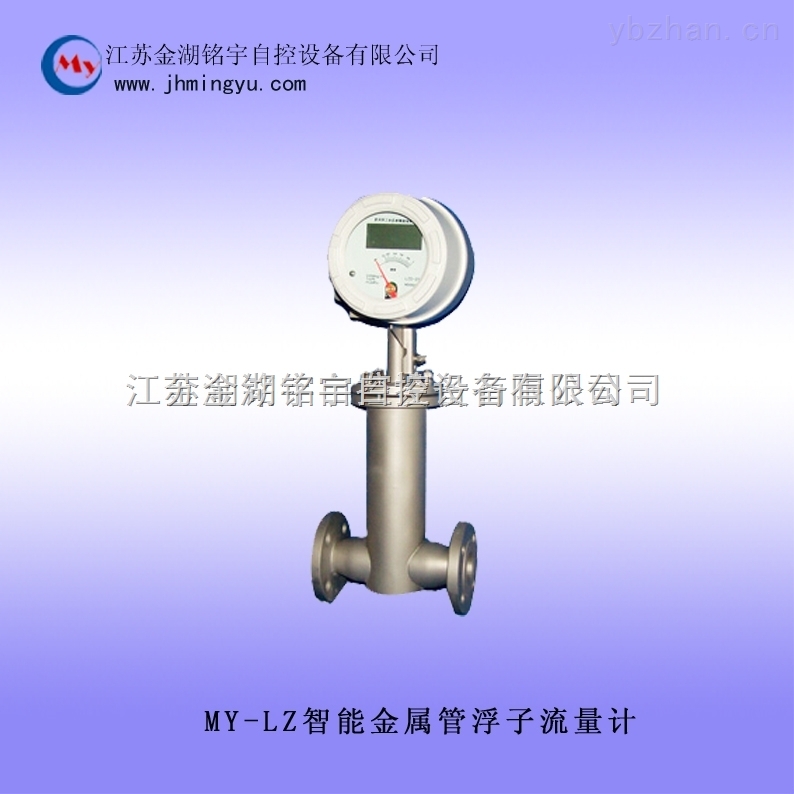

    智能金属管浮子流量计厂家

    型    号:
    所属分类:金属管转子流量计
    报    价: 市场价:
    分享到:

    MY-LZ系列智能金属管浮子流量计有就地显示型和智能远传型,带有指针显示瞬时/累积流量液晶显示,上、下限报警输出,累积脉冲输出,批次控制,标准的二线制4~20mA电流输出等多种形式。为用户使用提供了非常广阔的选择空间。另该仪表采用先进的微处理中央芯片及高质量工业化组件。智能金属管浮子流量计厂家

    智能金属管浮子流量计厂家产品概述:

    智能金属管浮子流量计智能金属管浮子流量计厂家详细资料:

    三、型号规格表:

    LZ—

    金属管浮子流量计



    代号

    指示器

    Z

    基本型指示器

    D

    远传型指示器



    代号

    公称通径

    -15

    DN15

    -25

    DN25

    -40

    DN40

    -50

    DN50

    -80

    DN80

    -100

    DN100

    -150

    DN150



    代号

    结构形式

    /

    下进上出

    H1

    左进右出

    H2

    右进左出

    AA

    侧进侧出

    LA

    底进侧出

    S

    螺纹连接

    M

    快速接头连接



    代号

    本体材质

    R1

    321不锈钢

    R4

    304不锈钢

    R6

    316不锈钢

    R6L

    316L不锈钢

    Hc4

    哈C合金

    Ti

    F

    内衬F46(PTFE)



    代号

    指示器类型

    M7

    线性指示器

    M9

    非线性指示器(就地指针显示瞬时流量)



    代号

    组合功能

    ESK

    24VDC;远传4-20mA标准电流信号

    ESK-Z

    24VDC;远传4-20mA;现场LCD显示瞬时及累计流量

    ESK-D

    现场锂电池供电;LCD显示瞬时及累计流量

    K1

    带一上线报警点信号

    K2

    带下上线报警点信号

    K12

    带一上线和一下线报警点信号



    代号

    防爆类型

    Ex

    本安防爆

    Exd

    隔爆



    代号

    测量介质分类

    L

    液体

    G

    气体



    代号

    增加功能

    T

    测量管带有保温/隔热夹套

    HT

    测量介质温度大于120°高温

    四、选型说明:

     公称通径

     结构形式

      接液材质

      附加结构

     A

     B

     介质流向

     C

     D

     DN15

    Y10

    下进上出

    RR0

    0Cr18Ni12Mo2Ti

    防腐型

     DN25

    Y20

    横进横出

    RR1

    1Cr18Ni9Ti

    夹套型

     DN50

    Y30

    同侧进出

    RP

    PTFE(聚四氟乙烯)

    阻尼型

    DN80

    Y40

    异侧进出

    Ti

    Titamium( 钛合金)

    G

    高温型

    DN100

    Y50

    底进侧出

    RL

    316L

    Y

    高压型

    DN125









    防爆型

    DN150













     四、转换器功能组合:

    转换器功能组合E

     功        能

    Es1

    远传420mA标准信号,本安防爆,防爆标志ibllCT5,安全删型号LB906

    Es2

    远传420mA标准电流信号

    K1

    带一上限报警点输出

    K2

    带一下限报警点输出

    K12

    带一上限和下限报警点输出

    JsB

    现场电池供电,LCD显示瞬时流量和累计流量,本安防爆

    JsC

    220VAC供电,LCD显示瞬时流量和累计流量

    JsD

    24VDC供电,LCD显示瞬时流量和累计流量,本安防爆

    JsE

    24VDC供电,LCD显示瞬时流量和累计流量,输出(420mA标准电流信号传送瞬时流量,本安防爆

    注:Es1型是通过与指针同轴的凸轮将瞬时流量信号传递给转角变送器,输出正比线性的电流信号,Es2型为非接触式,通过磁敏元件和单片机软件修正来输出与瞬时流量成正比的线性电流信号。

     五、测量范围:

    通径

    (mm)

     流 量 范 围

    zui大压力损失

    空气20

    ³/h



    L/h

     空气

    (KPa)



    (KPa)

     15

     0.05~0.5

     1.6~16

     7.0

     6.4

     0.07~0.7

     2.5~25

    7.1

    6.5

    0.11~1.1

    4~40

    7.2

    6.5

    0.18~1.8

    6~60

    7.3

    6.6

    0.28~2.8

    10~100

    7.5

    6.6

    0.4~4

    16~160

    8.0

    6.8

    0.7~7

    25~250

    9.8

    7.2

    1~10

    40~400

    10

    8.6

    1.6~16

    60~600

    14

    11.1



    80~800



    14

    25

     3~30

    100~1000

    7.7

    7

    4.5~45

    160~1600

    8.8

    7~70

    250~2500

    12

    10.8

    11~110

    400~4000

    19

    15.8



    500~5000



    16.2

    50

    18~180

    600~6000

    8.6

    8.1

    25~250

    1000~10000

    10.4

    11

    40~400

    1600~16000

    12.6

    17

    80

    50~500

    2000~20000

    15.5

    6.3

    75~750

    2500~250000

    17.2

    8.1

     100



    4000~40000



    9.5



    6000~60000



    10

    125



    8000~80000



    16



    10000~100000



    20

    六、安装尺寸:

    口径/压力

    DN/PN

    mm/MPa

    尺寸

    (mm)

    Φ

    Φd3

    Φ

    Φd2

     b

    15/4.0

    95

    45

    65

    4×Φ14

    16

    2

    250

    85

    25/4.0

    115

    68

    85

    4×Φ14

    18

    2

    250

    85

    50/4.0

    165

    102

    125

    4×Φ18

    20

    3

    250

    85

    80/1.6

    200

    138

    160

    8×Φ18

    20

    3

    250

    85

    100/1.6

    220

    162

    180

    8×Φ18

    20

    3

    250

    85

    125/1.6

    250

    188

    210

    8×Φ18

    22

    3

    400

    85

    150/1.6

    285

    218

    240

    8×Φ22

    22

    3

    400

    85

    七、安装

     流量计应垂直安装,流量计中心线与铅垂线的夹角不超过。在累计的上游须保证五倍公称通径的入口直管段,下游保证250mm出口直管段。如果介质中含有固定杂质,应在流量计上游加装过滤器,如果介质中含有铁磁性物质,应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产,建议安装旁通管路。

     为了避免由于管道引起的流量计变形,安装法兰必须与流量计同心并且相互平行,并适  当地支撑管道以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。

    用于测量气体时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工

     MY-LZ系列金属转子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。SF-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。



    流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成,特殊场合也可由Cr18Ni12Mo2TiF46等耐腐蚀材料组成。流量计除特殊规格外,高度均为250 mm。连接法兰采用GB/T9119.810标准,也可根据用户特殊要求定制。









    流量计测量原理

             转子式流量计是一种变面积式流量计,它通常具有一段直立的锥管和一只可以在其中自由的随流量大小上下移动的浮子(如图1)。当流体自下而上流经锥管时,流体的动能在浮子上产生的推力S和流体的浮力A使浮子上升。随着锥管内壁与浮子之间的环形流通面积增大,流体动能在浮子上产生的推力S随之下降。当推力S与浮力之和等于浮子自身重力G时,浮子处于平衡,并稳定在某一高度上,该高度位置对应的刻度指示流过流量计的流量。



     技术要求

    1.测量范围:水(2.56000L/h;空气(0.072000m3/h (在0.101025 MPa20℃)。

    2.准确度等级: 1.52.5级。

    3.量程比: 101

    4.工作压力: DN15504 MPa DN801001.6MPa

    5.介质温度:80℃200℃(内衬F46流量计0℃85℃)。

    6.液体介质粘度:DN155mPa·sDN251005mPa·s

    7.连接方式:法兰连接、螺纹连接等;法兰采用GB/T9119.810标准。

    8.总长度: DN15100  250mm

    9.测量管材质:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti316L316F46等。

    如用户有特殊要求可特殊订货。

    10.输出信号:二线制(420mA、三线制(010mA

    11.线性度:1%

    12.电源:DC  241± V

    13.功率消耗:25  mW

    14.环境温度:-25 ℃55 ℃

    15.温度影响:0.5%/10 ℃

    16.负载电阻:DC  010mA  01

    420mA  0600Ω

    17.接线电缆:RVVP  3×28/0.15

    18.防爆等级:ExibⅡ2CT5 (证号GYB03582U)。

    19.配安全栅型号:LB906型。

    20.电远传变送器:K5WI-I型或ESK-I(二线制)。;

     报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,zui后装好前盖。
    十、设计选用及订货须知
     1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
     2.被测流体无腐蚀性选用普通型,有腐蚀性选用耐腐型。
     3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正,制作特殊的流量标尺。
     4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计,请来铭宇公司或来函与销售部。智能金属管浮子流量计厂家
