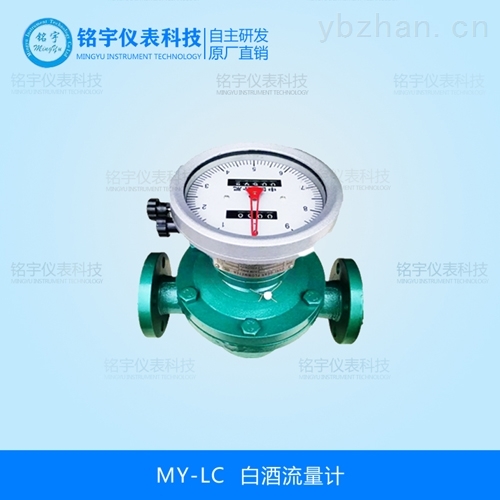

    白酒流量计参数江苏铭宇生产供应

    型    号:
    所属分类:白油流量计
    报    价: 市场价:
    分享到:

    MY-LC白油流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。白酒流量计参数江苏铭宇生产供应

    白酒流量计参数江苏铭宇生产供应产品概述:

    白油流量计详细资料

    白酒流量计参数江苏铭宇生产供应

    MY-LC白油流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。白油流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号。
    白油流量计是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,石油流量计广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量。柴油流量表(流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于高粘度介质的累积流量测量。

    白酒流量计参数江苏铭宇生产供应


    二、
    白油流量计测量原理图示:

    在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。


    白油流量计测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。

    三、
    白油流量计产品特点:

    流量计所有零件表面均经精密加工而成,无铸造表面,表面光洁美观。
    流量计采用设计,无须专业人员即可现场拆卸再装,且再装后,不改变原有计量精度。
    流量计采用防水设计。
    流量计现场可显示累积流量、瞬时流量、单次流量等。
    流量计执行标准:NIST(美国技术标准局专业标准)
    ZBN12001-87《容积式流量计通用技术条件》
    QB/SML01-2001《椭圆齿轮流量计》

    连接方式法兰连接:DN10DN200

    精度等级普通型0.5级,高精度0.2

    耐压普通型1.6MPa,高压型3.2MPa

    耐温度普通型<120℃,高压型<200

    制作材质铸铁、铸钢、不锈钢等

    转动部件铝合金、不锈钢等

    四、
    白油流量计测量范围

    连接方式: 法兰连接,螺纹式链接:DN10~DN200
    安装方式: 水平、垂直。
    口径系列: DN10,15,20,25,40,50,80,100
    压力损失: ≤0.1MPa
    精度等级: 0.5级
    介质压力: 普通型1.6MPa,高压型3.2MPa
    粘度范围: 普通型:0.6~200mpa.s,高粘度200~1000mpa.s
    介质温度: 普通型<120℃,高压型<200℃
    表体材质: 铸铁、铸钢、不锈钢,铜等
    转动部件: 铝镁合金、不锈钢等



    公称通径

    (mm)

    0.2级

    0.5级

    流量范围 ( m3/h)

    流量范围( m3/h)

    被测液体粘度( mPa.s)

    被测液体粘度(mPa.s)

    0.8-2

    2-8

    8-200

    0.8-2

    2-8

    8-200

    4

    0.03-0.1

    0.025-0.1

    0.015-0.1

    0.025-0.1

    0.015-0.1

    0.01-1

    6

    0.07-0.2

    0.05-0.2

    0.03-0.2

    0.05-0.2

    0.03-0.2

    0.02-0.2

    8

    0.10-0.3

    0.08-0.3

    0.06-0.3

    0.08-0.3

    0.06-0.3

    0.03-0.3

    10

    0.15-0.4

    0.1-0.4

    0.08-0.4

    0.15-0.4

    0.08-0.4

    0.04-0.4

    15

    0.5-1.5

    0.35-1.5

    0.2-1.0

    0.35-1.5

    0.30-1.5

    0.15-1.5

    20

    1-3

    0.6-3

    0.42-2.1

    0.75-3

    0.5-3

    0.3-3

    25

    2-6

    1.2-6

    0.84-4.2

    1.5-6

    1-6

    0.6-6

    40

    5-15

    3-15

    2.1-10.5

    3-15

    2.5-15

    1.5-15

    50

    8-24

    4.8-24

    3.36-16.8

    4.8-24

    4-24

    2.4-24

    80

    20-60

    12-60

    8.4-42

    12-60

    10-60

    6-60

    100

    34-100

    20-100

    14-90

    20-100

    16-100

    10-100

    150

    60-200

    40-200

    20-170

    40-200

    30-200

    20-180

    200

    120-360

    80-360

    60-320

    80-360

    50-360

    36-360

    250

    180-600

    120-600

    50-540

    100-600

    80-600

    50-500

    300

    300-1000

    200-1000

    80-800

    200-1000

    120-1000




    五、白油流量计

    仪表

    铭宇公司经营标识

    基本型号

      MY-LC

    白油流量计基本型号

    口径选择

    -□□



    通径大小

    材料选择

    -A



    铸铁



    -E



    铸钢



    -B



    不锈钢

    输出信号

    -2



    无信号输出



    -3



    脉冲 DV24V供电



    -4



    420mA DV24V供电

    复零功能

    -N



    无复零功能



    -F



    复零功能

    过滤器

    -N



    无过滤器



    -G



    含过滤器

    流量选择

    (□~□)



    流量范围


    白油流量计可以选装油品过滤器

    白油流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;重油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行

    流量测量与流体的流动状态无关,这是因为白油流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

    粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

    白油流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。
