热工全自动温度检定装置详细:

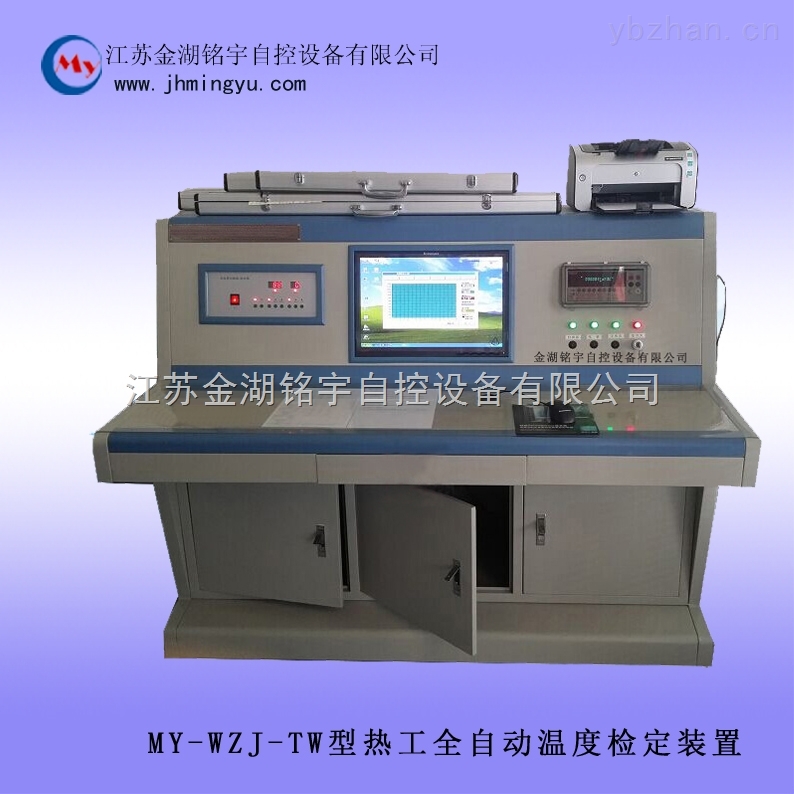

热工全自动温度检定装置 铭宇仪表
MY-WZJ-TW型热工全自动温度检定装置是集计算机技术、电子技术、自动测试技术于一体的自动化检定系统。主要用于实现对标准铂铑10-铂热电偶、工作用热电偶、工作用热电阻、工作用玻璃温度计、双金属温度计和压力式温度计等测温元件的检定,可同时控制五台检定炉,方便群检。本产品可广泛应用于计量单位,科研院校及工矿企业。
热工全自动温度检定装置操作方式
使用Windows软件编程,*在Win95/Win98/WinMe操作平台下运行。*符合Windows环境的操作习 惯,窗口接口,下拉式菜单,使用鼠标选择输入参数和进行过程操作,功能强大,使用方便、灵活、快捷。
自动化程度高
检定过程连续自动控温、自动检定、自动进行数据处理,自动打印各种检定记录和检定证书。
高精度,高分辨率
选用先进的六位半高精度进口数表。准确度达0.005%,分辩力0.1μv;0.1mΩ。检测过程中进一步对采样资料进行数字滤波和坏值剔除。
显示直观
在检定过程中显示器实时显示检定炉(或油槽等)的温度变化曲线、检定炉(油槽)温度、检定点温度、检定进程、冷端温度、控温偶的毫伏值(控温热电阻的电阻值)和检定时间。
热工全自动温度检定装置功能齐全,配置灵活
★可以检定各种分度号的廉金属热电偶和Ⅱ级贵金属热电偶以及各种分度号的热电阻。
★可以检定两线制(四线制)和三线制热电阻。
★可以对热电阻在同一个温度点进行多批检定;可在不同时间分别检定0℃点和100℃点,程序自动整理合成报表,更切合热电阻检定的实际状况,可有效地提高工作效率。
★具有多种冷端补偿方式。备有零点,输入室温和冷端自动跟踪补偿三种方式供操作者选择。
★可以对补偿导线进行修正,使检定结果更正确。
★可以任意设定温度点。热电偶在300℃~ 1100℃之间,每隔50℃;热电阻在50℃~300℃之间每隔10℃任意设定
★可以在油槽中检定工作用低温热电偶(50℃~300℃)。
★备有多种数表的接口驱动程序,操作者可以在菜单中任意选择,增加了系统配置的灵活性。
★具有手动/自动切换功能,提供特殊情况下操作手段。
温度控制精度高,检定时间短
采用多种优化的直接数字元控制算法,并提供多组不同对象的控温参数选择。保证检定过程的温度变化率检定炉小于0.2℃/min;油槽小于0.04℃/min。热电偶一般每个检定点检定时间约30分钟左右:而热电阻约60分钟左右。
标准化程度高,报表规范
热电偶、热电阻的检定过程、数据处理、检定记录和检定证书*符合国家计量检定规程JJG-351-96;JJG-229-98规程和90温标宣贯手册的要求。尤其是热电阻检定程序已按照国家颁布的JJG-229-98规程重新进行了编制。
具有系统认证测试功能
系统备有热电偶、热电阻检定装置本身的认证测试模块,可自动对装置检定热电偶、热电阻的总不确定度、重复性误差以及检定炉和油槽的温场进行认证测试,并整理打印出认证报表。为操作者进行系统建标和系统复查带来极大的方便。
热工全自动温度检定装置数据管理功能
系统备有数据文件管理功能,可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在“office97(2000)”下的电子表格 “excel”中进行处理。由于“excel”的强大功能和方便灵活的操作方法,使报表的预览和打印都更得心应手。
热工全自动温度检定装置保护措施完善
备有系统自检程序,可对数字表、主控箱、可控硅调节器、适配卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断可控硅调节器,切断加热电流并提示报警。
硬件设计合理,制作工艺先进
关键部件均采用进口组件,出厂前经过严格的老化和检验。可控硅调节器可提供两路调节输出,为操作者对不同的控温对象转接提供方便。
热工全自动温度检定装置主要技术指导:
★扫描开关寄生电势 ≤ 0.4μV
★分辨力Z高电势测量分辨力0.1μV
Z高电阻测量分辨力0.1mΩ
★准确度电势测量不确定度≤0.01%
电阻测量不确定度≤0.01%
热电偶检定不确定度≤1.2℃(含二等标准热电偶年变化0.7℃)
热电阻检定不确定度≤0.05℃
★恒温的稳定度热电偶检定过程恒温后炉温变化≤0.2℃/min
热电阻检定过程恒温后油槽温度变化≤0.04℃/min
★冷端自动补偿当冷端温度在(20±10)℃的范围内时,补偿误差≤0.2℃
★检定温度热电偶 300~1100℃
热电阻0~300℃(包括低温热电偶)
★检定支数热电偶可同时检定1~5支
热电阻可同时检定1~5支,热电阻允许在同一温度点上进行多批检定
★一次可连续检定点热电偶4个,热电阻3个
★检定时间热电偶检定,正常条件下平均每百约30分钟
★本检定系统按现行国家计量检定规程进行数据处理
★工作环境环境温度20℃±3℃
相对湿度≤75%
★使用电源 AC 220V±10%50±1HZ
要求接地电阻≤4Ω
配置清单
微机 系统 | 名 称 | 单位 | 数量 | 备 注 |
主机 |
套 |
1 | 配置P4 2.6以上、1G、250G、光驱,控制板卡(已装配)G | |
显示器 | 台 | 1 | 21寸液晶 | |
激光打印机 | 台 | 1 | CANON | |
通讯电缆 | 根 | 2 |
| |
多用电源插座 | 只 | 1 |
| |
数采 控温 系统 |
主控、调功箱 |
台 |
1 | 全自动可控硅调功保护器,多通道全电脑自动扫描切换系统等 |
测量控制电缆 | 套 | 1 | 高温五芯屏蔽线,12组×8m | |
万用表 | 台 | 1 | KEITHLEY 6 1/2位(美国产 | |
温度传感器 | 只 | 1 | Pt100冷端补偿用 | |
可选 配件 | 管式检定炉 | 台 | 1 | 沿轴线的几何中心有大于60mm,1℃的均匀温场。炉内Z高温度点±20mm内,温度梯度≤0.4℃/cm,温度范围:0~1100℃ |
恒温油槽 | 台 | 1 | 室温-300℃自动恒温,不锈钢内胆外壳,温度波动0.01℃/30min,温度均匀度≤0.01℃ | |
冰瓶 | 只 | 1 |
| |
冰柜 | 台 | 1 |
| |
碎冰机 | 台 | 1 |
| |
操作台 | 台 | 1 | 1600×840×1300 | |
二等标准铂电阻 | 支 | 1 | WZPB-2 | |
二等标准铂铑10-铂热电偶 | 支 | 1 | WRPB-2 | |
高精度铂电阻检定槽 |
台 |
1 | -5~300℃自动恒温,不锈钢内胆外壳,温度波动度0.01℃/30min,温度均匀度≤0.01℃,如选该槽可取代油槽、水槽、冰瓶、碎冰机、冰柜。 |
热工全自动检定系统是我公司开发研制的第三代热工自动检定产品之一。它是在Windows环境下,*使用Windows环境下的语言开发出的新一代产品,系统是以高档微机为核心,配以高精度进口数字万用表,以及低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win95/ Win98/ WinMe操作系统下方便地用鼠标进行全过程的操作,微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。系统*按照国家计量检定规程进行数据处理,并能打印各种记录表格、检定证书,还可保留原始记录以备将来查阅。系统*实现了热电偶和热电阻检定过程的全部自动化,即:自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低,并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序,为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。
热工全自动温度检定装置 铭宇仪表
