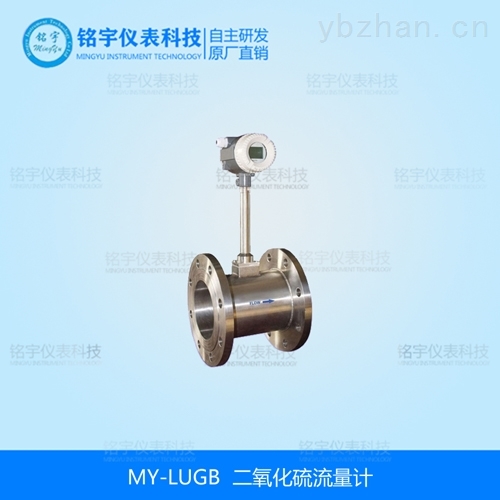

    二氧化硫流量计

    型    号:
    所属分类:涡街流量计
    报    价: 市场价:
    分享到:

    MY-LUGB二氧化硫流量计是一种新型流量仪表。它采用了新一代流量传感器,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4~20mA电流脉冲或直流电流输送到接收仪表。

    二氧化硫流量计产品概述:

    二氧化硫流量计详细资料:

    二氧化硫流量计采用卡门涡街测量原理金湖铭宇自控设备有限公司专业提供选型方案:

    MY-LUGB二氧化硫流量计是一种新型流量仪表。它采用了新一代流量传感器,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4~20mA电流脉冲或直流电流输送到接收仪表。


    品种齐全、测量范围广、精度高
    检出传感器不与介质接触,可靠性高
    气液通用,适用范围广
    没有可动部件,构造牢固简单,使用寿命长
    压力损失小,计量成本便宜
    检出传感器可互换,换后不需标定,便于维护
    插入式流量计可进行不断流拆卸
    耐腐蚀,安全,防爆


    测量介质:液体、气体或蒸汽
    测量管径:10~2500mm
    测量范围:液体0.35~9m/s,气体或蒸汽4~70m/s,(0℃,1大气压时)
    精    度:指示值的±1%, 指示值的±2.5%(插入式)(雷 数2×104~7×106)
    输出信号:脉冲输出:4~20mA电流脉冲二线制,脉宽0.5ms或0.25ms
              模拟输出:4~20mADC二线制
    电源电压:12-45V[负载电阻=50(电源电压-12)
    流体温度:-40~300℃
    流体压力:-0.1MPa~法兰额定值
    环境温度:-40~80℃,-20~60℃ (带现场指示表)
    环境湿度:5~100%RH
    接线连接孔:M20×1.5内螺纹
    主要材料:
    普通型:发生体及主体为1Cr18Ni9Ti;
    防腐型:内衬和发生体均为聚四氟乙烯;外壳为1Cr18Ni9Ti;
    仪表盒:不带表头为1Cr18Ni9Ti;带表头为铸铝。
    重 量:参见外形尺寸图。


    1)流量计通径选择
      流量计的通经可根据zui大使用流量Qv来选择。为了获得尽可能宽的流量测量范围,正常使用流量应不小于流量计额定zui大流量的1/2。为保证流量计的准确度,雷诺数范围应在2×104~7×106内。
    选择流量计通径时,应将已知标准状态(1大气压,0℃)下的流量换算为工况状态下的流量,以便从表(1.2)中选用适当的流量计。
    1.将标准状态下的密度ρN换算成工况下密度ρ。



    2. 求出工况下的流量Qv:a)由标准状态体积流量求出Qv:
    a)由标准状态体积流量求出Qv:



    3)动态粘度η与运动粘度的换算:η=μρ
    4)雷诺数:

    以上式中:
    ρ—工况下密度(kg/m3)
    ρN—标准状态下密度(kg/m3)
    P— 工况下压力(MPa)
    T— 工况温度(℃)
    Qv—工况体积流量(m3/h)
    QN—标准状态下体积流量(Nm3/h)
    Qm—质量流量(kg/h)
    η—动态粘度(Pa?S)
    RD—雷诺数
    D—流量计管径或插入探头直径(mm)

    表1 不同通径下流量计液体、气体zui大流量及所对应的zui大频率

    注:1、液体zui小流量可从图1查找,气体和过热蒸汽可从图2查找。
    2、对于插入式流量计而言,管径从200~2500mm其zui大流量可按流速(液体9m/s,气体75m/s)计算。其zui小流速可通过表1、表2、图1、图2、DN50zui小流量来计算,再得出某管径下zui小流量。

    2)压力损失
    水在流速7m/s时为0.054Mpa,大气压下的空气在流速75m/s时为830H2O,压力损失由下式计算。

    △Ρ=1.1×10-6×ρ?V2
    式中:△Ρ——压力损失(Mpa)
          ρ——流体密度(kg/m3)
          V——流速(m/s)
    表2 常用气体介质的标准状态密度


    饱和蒸汽实例
    试确定DN50流量计用于7bar饱和蒸汽的量程范围。由表3可查得:DN50 7bar量程范围是84-1835kg/h 还可得到以下信息:饱和蒸汽温度165℃,密度3.67kg/m3。

    液体zui小流量(线性)

    图1  液体zui小流量与运动粘度的关系


    气体/过热蒸汽zui小流量



    例2:已知氮气流量为4600Nm3/h,工作压力0.7Mpa,工作温度为40℃,选择流量计通经。
    解:1)将标准流量变为工况流量



    求工作条件下的密度
    首先查表2,得知标准状态下氮气密度1.25kg/Nm3



    3)通过表1和图2可知
    φ80 流量计的测量范围  40~1375m3/h
    φ100 流量计的测量范围  70~2120m3/h
    φ80 流量计的测量范围  200~4771m3/h
    根据选型原则常用流量不小于额定zui大流量的1/2。所以应选φ80流量计。
    当选择的流量计管径比实际工作管径小时,应采用变径管以保证准确测量。见图3



    图3  变径管的直管段要求


    将流量计安装在管道上请遵循以下要点:

    流量计入口和出口的管道条件
    为了确保达到的运行效果,流量计入口的规则流速发布应不受干扰。
    入口直管长度应不小于15倍管径。
    入口侧有弯头、缩管或截止阀时,入口直管长度应不小于25倍管径。
    出口直管长度应不小于5倍管径(图4)

    图4  入口和出口直管段

    流量调节阀应尽可能安装在流量计下游侧(图5)。

    图5  调节阀的安装位置

    压力温度测量


    图6  压力和温度测点的位置


    当介质温度大于100℃时,下表中H加高200mm。
    6.1 管接头式


    6.2 无法兰式


    表4



    注:①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
    ②安装法兰为专用法兰,出厂时已配备,安装法兰的标准为企业标准,推荐使用。
    说明:
    ①以上尺寸仅供设计选型时参考,实际尺寸以出厂或定货时确认为准。
    ②常用无缝钢管直径为公制钢管直径,如采用英制钢管,需在定货时注明。
    ③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸,以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
    ④流量计安装法兰采用企业标准或国家标准GB/T9119-2000,也可根据用户需要采用国家其他部门或行业标准,或采用其他国家标准(美标、德标、日标等),如需特殊标准请在定货时注明。
    6.3 法兰式



    表5

    注:①以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。
    ②仪表长度为标准型尺寸,带一体化温压补偿型仪表长度相应加长50mm。
    ③法兰连接式涡街流量计出厂时不配带管道法兰和螺栓,用户需另行购买,连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。

    6.4插入式
    表6  L2和G2为配球阀时杆长及重量
