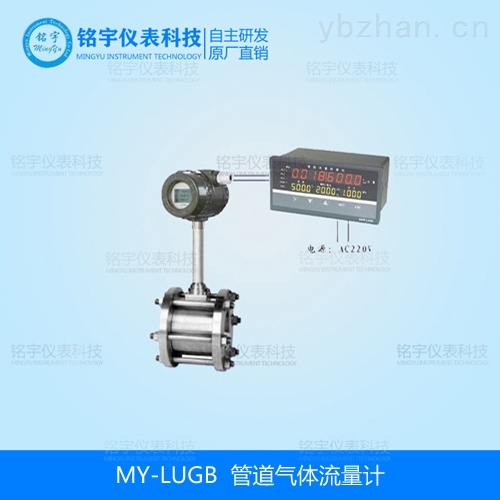

管道气体流量计质量保证

描述:MY-LUGB管道气体流量计是一种新型流量仪表。它采用了新一代流量传感器,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4~20mA电流脉冲或直流电流输送到接收仪表。管道气体流量计质量保证

更新时间:2020-11-24
产品型号:
厂商性质:生产厂家
详情介绍

管道气体流量计工作原理:

管道气体流量计质量保证

MY-LUGB管道气体流量计是一种新型流量仪表。它采用了新一代流量传感器,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4~20mA电流脉冲或直流电流输送到接收仪表。

管道气体流量计参数:

1、测量介质:气体、液体、蒸气
2、口径规格法兰卡装式口径选择25,32,50,80,100
3、法兰连接式口径选择100,150,200
4、流量测量范围正常测量流速范围雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
正常测量流量范围液体、气体流量测量范围见表2;蒸气流量范围见表3
5、测量精度1.0级1.5级
6、被测介质温度:常温–25℃~100℃
7、高温–25℃~150℃-25℃~250℃
8、输出信号脉冲电压输出信号高电平8~10V 低电平0.7~1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号4~20 mA,传输距离为1000m
11、仪表使用环境温度:-25℃~+55℃湿度:5~90% RH50℃
12、材质不锈钢, 铝合金
13、电源DC24V或锂电池3.6V

涡街流量计

管道气体流量计特点
流量计,具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。

品种齐全、测量范围广、精度高
检出传感器不与介质接触,可靠性高
气液通用,适用范围广
没有可动部件,构造牢固简单,使用寿命长
压力损失小,计量成本便宜
检出传感器可互换,换后不需标定,便于维护

不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
安全防爆,适用于恶劣环境。
无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
稳压补偿一体化设计。
电流输出均为电隔离型,具有良好的共模干扰抑制能力。
同时显示流量值与累计流量值,不必轮流切换。
采用抗振探头,有效消除外界振动影响。
电路采用表面贴装工艺,结构紧凑,可靠性高。

产品应用:涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

管道气体流量计安装与使用:
流量计的安装要求有一定的前后直管段,常见情况如下(D为管道的直径):

管道情况

上游

下游

同心收缩管 全开闸阀

15D

5D

90℃直角弯头

20D

5D

同平面二个90℃弯头

25D

5D

半开闸阀 调节阀

50D

5D

不同平面二个90℃弯头

40D

5D

带整流管束

12D

5D

管道气体流量计安装条件
1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游和下2游应配置一定长度的直管段,其长度应符合前直管段15~20D,后直管段5~1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径*,若不能*,应采用比传感器通径略大的管道,误差要≤3%,并不超过5mm。
5.被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

气体流量计口径及流量范围:

DN(mm)

液体

气体

蒸汽

20

0.8-10

5-40

8-80

25

1-12

7.2-60

10-120

32

1.5-20

12-100

15-200

40

2-30

18-150

20-300

50

3-50

30-300

30-450

65

6-80

50-420

60-800

80

10-130

70-600

100-1300

100

20-200

120-1000

200-2000

125

30-300

180-1500

300-3000

150

45-450

240-2000

450-4500

200

90-900

480-4000

900-9000

250

120-1200

700-8000

1200-12000

300

180-2000

900-10000

1600-16000



气体流量计选型:

型    谱

说    明

MY-LUGB



管道气体流量计

检测

B



压电式传感器

方式

E



电容式传感器

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质

2



液体

3

气体

4

蒸汽

公称通径

2



DN25

…              单位:mm

30

DN300

使用环境

P



普通型

B

防爆型

输出信号

1

脉冲输出

2

4~20mA电流输出,液晶显示

3

RS-485通讯

4

电池供电,不带温度、压力补偿

5

温压补偿一体,4~20mA电流输出型

6

温压补偿一体,电池供电型

管道气体流量计质量保证
