    靶式流量计厂家价格

    型    号:
    所属分类:靶式流量计
    报    价: 市场价:
    分享到:

    MY-SBL靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ,采用了型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计。靶式流量计厂家价格

    靶式流量计厂家价格产品概述:

    靶式流量计详细资料:

    靶式流量计厂家价格 服务至上 选型:

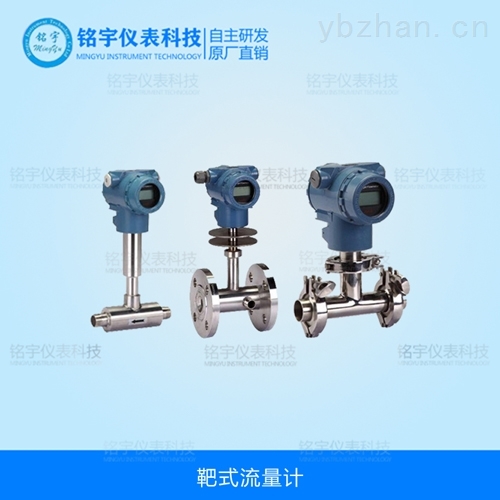

    MY-SBL靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,SBL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ,采用了型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

    靶式流量计概述

    靶式流量计是在传统靶式流量计的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。

    产品名称:靶式流量计

    口 径:DN15~DN3000mm (甚至更大)

    公称压力:0.01~42MPa

    工况温度:-196~+500℃

    精 度:±0.2~±1.5%FS

    量 程 比:1:15(甚至更大)

    壳  体:碳钢;不锈钢(或按用户要求提供)(衬氟)

    供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)

    输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)原理

    当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,其数学公式:

    F = Cd·A·ρ·V2/2

    F:靶板所受的作用力

    Cd:流体阻力系数

    A:靶板对测量管轴向投影面积

    ρ:工况下介质密度

    V:介质在测量管中的特征流速

    靶板所受的作用力,经靶杆传递使传感器的弹性体产生微量变化,经过电路转换,输出相应的电信号。

    采用传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了原有应变式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种限制,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

    防护等级:IP65 IP67

    防爆标志:本安型ExiallCT4;隔爆型ExdllCT4

    执行标准:企标Q/BET05-06

    表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检

    连接方式:双法兰式、插入式、对夹式、快速活接式、在线可拆装式。

    靶式流量计特点

    1、整台仪表结构坚固无可动部件,插入式结构,拆卸方便;

    2、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

    3、整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa 高压;

    4、仪表内设自检程序,故障现象一目了然;

    5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

    6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;

    7、具有多种安装方式供选择,如选择在线插入式,安装费用低;

    8、具有一体化温度、压力补偿,直接输出质量或标方;

    9、具有可选小信号切除、非线性修正、滤波时间可选择;

    10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量;

    11、计量准确,精度可达到0.2%;

    12、重复性好,一般为0.05%~0.08%,测量快速;

    13、压力损失小,仅为标准孔板的1/2△P 左右;

    14、抗干扰,抗杂质能力特强;

    15、可根据实际需要更换阻流件(靶片)而改变量程;

    16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;

    17、安装简单方便,极易维护;

    18、多种输出形式,能远传各种参数;

    19、抗震动性强,一定范围内可测脉动流。

    20、使用中常常出现的故障是零点漂移、满度不准、靶片松动、杠杆弯曲、内部各部件松动等现象,常见处理方法切除仪表调校零点、拆卸仪表校准、查看靶片、杠杆、各部件连接紧固程度。

    靶式流量计安装要求

    1. 高温型(80度至500度)、常温型(-30度至70度)、低温型(-40至-200度)流量计的安装:

    a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂校验单为准);b、介质工作温度在300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;c、为保证流量计准确计量,要求设置前后直管段;(图1)d、为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);(图1)



    e、因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;f、流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;g、法兰式和夹装式流量计安装时,应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴,以避免因其产生干扰流而影响计量精确度;h、插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离)( 图2)i、对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;j、测量管外壁上箭头所指方向为被测介质流向;k、流量计壳体必须可靠接地,若无接地条件应向厂方说明;l、流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工。



    1 ·2 ·3 分别为前后阀和旁通阀;4 为流量计,L≥10D 和L≥5D分别为前后直管段长度,D为管道公称直径。

    2、流量计设置零点(流量计安装后必须先置零操作) 由于电容式力传感器及阻流件有自重,在流量计安装时不在水平方位状况下,需要重新设置流量计零点。操作程序为:(也可在管道内无介质流动时直接置零,高温型及低温型流量计必须使管道内温度达到工作温度后置零)a、关闭流量计下游的阀门;b、缓慢打开流量计上游阀门,使流量计充满介质;c、缓慢打开流量计下游阀门,使流量计运行10分钟左右; d、关闭流量计上、下游阀门,并确定管道内流量为零;e、置零按键操作(必须用无任何磁性的工具操作置零键,否则置零键可能无法操作)

    次序

    操作方式

    功能说明

    *次

    按置零键小于一秒

    进入置零状态并显示上次置零数据 E1 *****

    第二次

    按置零键小于一秒

    置零命令 E1 *****(有变化)

    第三次

    按住置零键大于三秒

    退出置零操作

    1. 3、注意事项 不充许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。

    2. 靶式流量计选型要点

      2、流量计设置零点(流量计安装后必须先置零操作) 由于电容式力传感器及阻流件有自重,在流量计安装时不在水平方位状况下,需要重新设置流量计零点。操作程序为:(也可在管道内无介质流动时直接置零,高温型及低温型流量计必须使管道内温度达到工作温度后置零)a、关闭流量计下游的阀门;b、缓慢打开流量计上游阀门,使流量计充满介质;c、缓慢打开流量计下游阀门,使流量计运行10分钟左右; d、关闭流量计上、下游阀门,并确定管道内流量为零;e、置零按键操作(必须用无任何磁性的工具操作置零键,否则置零键可能无法操作)(

      靶式流量计正确选型才能保证靶式流量计更好的使用。选用什么种类的靶式流量计应根据被测流体介质的物理性质和化学性质来决定?使靶式流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

      1、精密功能检查

      精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式靶式流量计。

      2、可测量的介质

      测量介质流速、仪表量程与口径 测量一般的介质时,靶式流量计的满度流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。

      靶式流量计故障处理

      (流量计带故障自检程序,用户通过显示屏可查知部分原因!)

      1、当管道内被测介质流速为零时,流量计示值瞬时流量值不为零,造成该现象的主要原因有:

      a、安装前后流量计水平度不*,以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在;

      b、流量计长期运行,其传感器内部应力释放产生微变;

      c、安装或运行过程中,严重过载造成零点飘移;

      以上三种方式均可参照有关流量计清零的步骤和方法处理。

      d、流量计壳体接地不良;

      处理方法:用户重新接地。

      e、靶片、靶杆与测具之间被杂物卡住;

      处理方法:关闭流量计前后阀门,用工具松开流量计过度部件与测量管之间的连接螺栓,并轻轻的晃动过渡部件或取出,清理杂物后照原样复位即可。

      2、流量计工作过程中示值出现非正常增大,造成该现象的主要原因有:

      a、靶片以及靶杆上挂有丝状及带状杂物;

      处理方法:参照处理杂物方法。

      b、高结圬条件下,靶片和靶杆产生严重结圬,使受力元件靶板沿测量管轴线上投影面积增加,即靶片与测量管之间环形过流面积减少,进而在相同流量下,传感器受力增大,Z终导致流量示值非正常增加;

      处理方法:取下过渡部件,用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。

      3、计量误差大,造成该现象的原因很多,其Z主要的原因为以下几种:

      a、安装时流量计与连接管道相对同心度出现较大错位,密封垫片未同心,从而形成节流阻件,极大影响被测介

      质流态;

      处理方法:调整安装状态。

      b、流量计前后直管段太短,并于流量计前直接安装了弯头,阀门等极大干扰被测介质流态部件;

      处理方法:按照说明书要求进行安装或对流量计进行实地实流标定。

      c、旁通管道泄漏 ;

      处理方法:检查及更换旁通管路。

      d、靶片上绕缠有带状杂物,增大了靶片受力;

      处理方法:参照前面处理杂物方法。

      4、流量计无示值或无发信号,其原因主要有以下四种:

      a、电源接触不良或脱落 ;

      处理方法:对于自带电池的流量计,检查电池是否装稳,触点是否良好,以及电池是否有电。对于外接电源,

      应检查连接导线之间连接是否完好,导线是否导通,外供电源是否正常。

      b、流量计电路损坏;

      处理方法:返厂修理。

      c、显示屏损坏 ;

      处理方法:返厂更换。

      d、用户信号接收系统故障;

      处理方法:检查、排除故障。

      5、流量计运行过程中示值一直为零,此种现象主要原因有:

      a、受力元件(靶片)脱落,导致传感器无力感应;

      处理方法:装配相同规格的靶片。

      b、流量计传感器无电压输出信号 ;

      处理方法:首先判断传感器是否损坏,具体的方法是看传感器数据有无变化。

      c、被测介质流量太小,低于流量计的Z小刻度流量;

      处理方法:返厂重新更换受力元件。

    靶式流量计厂家价格
