    消防水箱液位计生产厂家

    型    号:
    所属分类:磁翻板液位计
    报    价: 市场价:
    分享到:

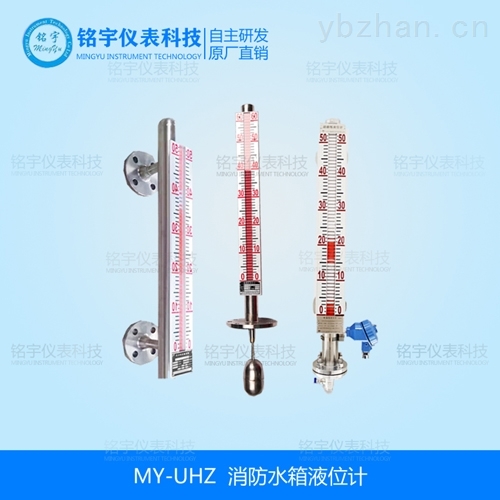

    MY-UHZ消防水箱液位计的Z显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。消防水箱液位计生产厂家

    消防水箱液位计生产厂家产品概述:

    消防水箱液位计详细资料:



    消防水箱液位计生产厂家   垂询!我们将竭诚为您服务!

    产品质量好,使用寿命长所有产品可提供全程安装技术指导和售后服务

    MY-UHZ消防水箱液位计的Z显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。

    消防水箱液位计的技术参数

    测量范围:200…….~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造)

    显示精度:±10mm;

    工作压力:6.3、10.0、16.0、25.0MPa;

    介质温度:-20℃~450℃;

    介质密度:≥.0.5g/cm3;

    介质密度差:≥.0.15g/cm3(测量界位)

    介质粘度:≤0.4Pa·S;

    过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造。

    接液材质:316SS、316L等等

    (按介质化学性质及使用温度压力选择);

    浮子材质:316SS、316L、钛等。

    消防水箱液位计的订货选项表

    液位计

    类型

    □ 就地显示□ 输出4-20mA □ 上、下限报警(开关形式: 常开或常闭、保持型、防爆型)

    □ 输出4-20mA及上、下限报警 □ HART协议□ RS485总线

    工作温度

    □-20~450℃□℃(按客户要求)

    测量范围

    □L= ㎜(按客户要求:200…….~15000㎜)

    测量介质

    □(按客户要求)

    介质密度

    □g/cm3(按客户提供:≥.0.5g/cm3)

    设计压力

    □≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa

    实际压力

    □≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa

    过程连接

    □DN20 PN1.0□ DN25 PN1.0 □ 其它:DNPN(按客户要求)

    其它要求

    □防爆(隔爆型)□ 其它

    一、工作原理
       消防水箱液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。消防水箱液位计配远传变送器、报警(控制)开关,将现场数据传送至二次显示表或DCS系统。
       消防水箱液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧,使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与电动III型仪表、显示仪配套使用,亦可与光柱指示、数字显示调节报警仪配套使用,从而达到显示、控制、调节和报警的目的。
      消防水箱液位计的控制与报警是通过干簧管或水银触点开关,根据液位的给定值动作,从而达到液位报警、控制和事故连锁的目的。

    888866
        消防水箱液位计适合容器内液体的液位、界位的测量,指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。
    二、技术参数:

    测量范围:150~8000mm(对中心距超过5000mm的或运输条件不允许超过长度的液位计可采用分段制造)
    工作压力:2.5MPa;4.0MPa;6.3MPa
    工作温度: -20~100℃;-20~200℃;0~400℃
    精确度:±10mm
    介质密度: 0.5~2.0g/cm3
    介质密度差: ≥150kg/m3(测量界位)
    环境振动:频率≤25Hz 振幅≤0.5mm
    跟随速度: ≤0.08m/s
    介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
    可选用加热夹套型液位计
    过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5
    法兰标准:HG20592~20635-97其它法兰标准请用户注明。
    材质:旁路管:1Cr18Ni9Ti;304;316L
    消防水箱液位计规格型号:



    系 列
    型 号
    UHZ-58

    结构特点

    接液材质

    测量范围
    (mm)

    适用介质条件

    法兰连接(mm)

    重量(kg)

    温度
    (℃)

    压力
    (Mpa)

    密度
    g/cm3

    粘度
    (Pa.s)

    DN

    PN

    基本
    重量

    加长
    基本
    重量

    C10

    标准型

    1Cr18Ni
    9Ti0Cr18Ni9
    (304)

    300-
    8000

    -20
    +150

    0-2.45

    0.5-2

    ≤0.04

    25

    1.0
    1.6

    6

    5

    C11

    高压型

    300-
    8000

    -20
    +150

    2.45-9.6

    0.5-2

    ≤0.04

    25

    2.5
    4.0

    6

    6

    C12

    高温型
    高压型

    300-
    8000

    -20
    +350

    2.45-9.6

    0.5-2

    ≤0.04

    25

    6.3
    1.0

    6

    6

    C13

    低温型号
    (防霜型)

    300-
    3500

    >-40

    0-2.45

    0.5-2

    ≤0.04

    25

    1.6
    2.5

    6

    7.5

    C14

    液氨、液
    化石油气

    300-
    15000

    -20
    +150

    0-2.45

    0.45-0.7

    ≤0.05

    25

    2.5

    6.5

    6

    C15

    耐腐型

    00Cr17Ni14Mo2
    (316L)

    300-
    8000

    -20
    +150

    0-2.45

    0.5-2

    ≤0.04

    25

    1.6

    6

    5

    C16

    防腐型(
    PP外层玻
    璃钢)

    PP

    300-
    5000

    20
    +100

    0-0.6

    0.5-2

    ≤0.04

    32

    1.6

    3

    3

    C17

    防腐型(
    PVC 外层
    玻 璃钢)

    U-PVC

    300-
    5000

    20
    +60

    0-0.5

    0.5-2

    ≤0.04

    32

    1.6

    3

    3

    C18

    防腐型

    ABS

    300-
    5000

    -20
    +120

    0-0.6

    0.5-2

    ≤0.04

    32

    1.0

    3

    3

    C19

    防腐型(
    不锈钢内
    衬PP)

    PP

    300-
    15000

    -20
    +100

    0-1.0

    0.5-2

    ≤0.04

    25

    1.6

    4

    5

    C20

    防腐型

    PE

    300-
    5000

    20
    +40

    0-0.6

    0.5-2

    ≤0.04

    25

    1.6

    6

    7

    C21

    蒸气夹套
    加热型

    1Cr18Ni9Ti

    300-
    15000

    -20
    +150

    0-2.45

    0.5-2

    ≤0.05

    32

    1.6

    6

    8

    C22

    高粘度
    介质型

    0Cr18Ni9
    (304)

    300-
    15000

    -20
    +150

    0-2.45

    0.5-2

    ≤0.05

    32

    1.6

    6

    5

    C23

    食品专
    用型

    1Cr18Ni9Ti

    300-
    15000

    -20
    +150

    0-1.6

    0.5-2

    ≤0.05

    50

    1.6

    7

    5



    UHZ-58C

    配套仪表及附件内容

    O

    盲板法兰,不配排污阀

    L

    液位计底部配排污阀



    O

    无液位报警开关



    H

    高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除



    L

    低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除



    B

    高位、低位报警开关全配,有记忆功能AK-3型和AK-4型



    G

    高位报警开关,区域型报警AK-1型

    附DF-1型转换言放大器壹台
    PF113A插座壹只




    JTX-012-22F大功率继电器(单点:壹只,双点贰只)PF083A插座



    D

    低位报警开关,区域型报警AK-1型



    Q

    高位、低位报警开关全配,区域型报警AK-1型贰台



    S

    高位和低位一体化型报警开关,区域型报警AK-2型





    O

    无液位控制开关





    H

    上限控制开关,单点干簧CK-1型





    L

    下限控制开关,单点干簧CK-1型





    B

    上限、下限控制开关全配,单点干簧CK-1型贰付





    W

    上限、下限控制开关一体化,双点干簧CK-2型





    T

    上限控制开关,霍尔型传感器CK-3型





    L

    下限控制开关,霍尔型传感器CK-4型





    E

    上限、下限控制开关全配,霍尔型传感器CK-3型贰付





    C

    上限、下限控制开关一体化,霍尔型传感器CK-4型







    O

    无远传变送器装置







    R

    配LB型捆绑式变送器,输出二线制4-20mADC







    S

    静压式远传变送器,(URS-100)输出二线制4-20mADC









    O

    普通防水型









    B

    本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅









    Bd

    隔爆型dⅡCT4











    O

    不配远传显示仪表











    A

    数字、光柱显示调节报警仪 XGTH-510(竖式)











    B

    数字、光柱显示调节报警仪 XGTA-810(横式)











    C

    数字显示调节报警仪 XMTA-810(横式)











    E

    双光柱液位显示仪 XGH-202(竖式)











    D

    智能型液位/容量(重量)显示调节仪XMT-620(横式)













    -□□□□

    测量范围(mm)















    -□□

    介质密度(g/cm3)

















    -

    D

    开口常压容器

















    工作压力(MPa)

     消防水箱液位计生产厂家
