| 品牌 | 其他品牌 | 测量范围 | 0-50m |
|---|---|---|---|
| 分辨率 | 1mm | 产地 | 国产 |
| 加工定制 | 否 |
静压式液位计详细资料：
静压式液位计参数 报价

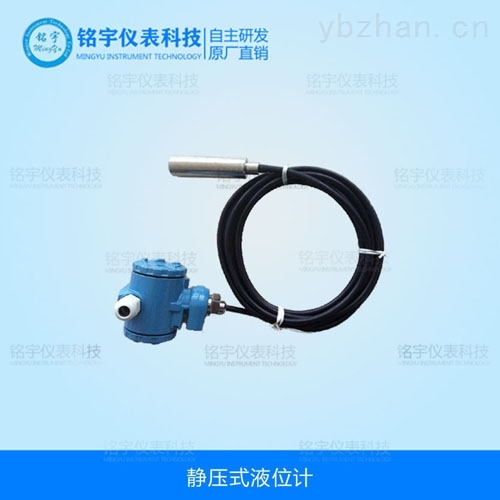

MY-20JYD静压式液位计（气体导压式，用于高温、腐蚀性液体、污水等）的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温、腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。
MY20CD液位变送器选用AK20B型压力变送器为压力测量部件，由集气筒采集到液位压力信号，传送给压力变送器，将压力信号转换为液位信号输出。
压力变送器与液位关系为： P=0.0098ρH+Pc
式中：P 压强MPa; ρ 液体密度（g/cm3）;H 液面深度（m）;Pc 液面压力（常压为0）
静压式投入式液位计主要特点:
l 传感器不接触被测介质，可靠性高
l *的转换电路，性能稳定
l 过电压反极性保护
l 零位满度现场可调节
l 稳定性好，优于0.2%FS/年
静压式投入式液位计主要技术参数:
量程（米） | 0—1.......50m |
输 出 | 4—20mA（1-5V）二线；0—10mA（0—5V）三线等； |
精 度 | 0.5% |
非线性、重复性、迟 滞（%F·S） | 0.3 |
零点及灵敏度温度漂移（%/℃F·S） | ≤0.03 ≤0.05 |
零点漂移（%/F·S4h） | ≤0.3 ≤0.5 |
长期稳定性（%F·S/年） | 0.2 0.3 |
工作电压（V） | +24标定（+18～+36） |
补偿温度（℃） | 0～70 |
工作温度（℃） | -20℃～250 |
过载能力（%） | 300 |
寿 命 | >1×108压力循环（25℃） |
频响（Hz） | >1000 |
测量介质 | 高温液体、腐蚀性液体、污水等 |
膜片材料 | 316L不锈钢 |
防护等级 | IP67 |
壳体材料 | 1Cr18Ni9Ti |
接口 | 投入分体式 |
静压式投入式液位计产品类型:
l MY-20CD-A螺纹式导压型液位变送器
l MY-20CD-B法兰式导压型液位变送器
MY-20CD | 静压式液位变送器（用于高温、腐蚀性液体、污水等） | ||||||
| 代号 | 量程范围 | |||||
X | 0~1m…50mH2O | ||||||
| 代号 | 精度等级 | |||||
Ⅱ | 0.3 | ||||||
Ⅲ | 0.5 | ||||||
| 代号 | 输出信号 | |||||
E | 4~20mADC | ||||||
|
|
| |||||
K2 | 0~5VDC | ||||||
K3 | 用户注明 | ||||||
| 代号 | 插入杆长度 | |||||
Lm | 单位米 | ||||||
| 代号 | 选型 | |||||
M1 | 线性指示表 | ||||||
M2 | LCD数字显示表 | ||||||
i | 本安型iaIICT6 | ||||||
Z3 | 智能三按健型 | ||||||
Z4 | HART型 | ||||||
| 代号 | 过程连接形式 | |||||
B2 | 螺纹安装 | ||||||
B3 | 法兰 | ||||||
Y | 用户约定 | ||||||
MY-20CD X（0-5m） Ⅲ E Lm（7m） iZ4 B2 选型举例 | |||||||
