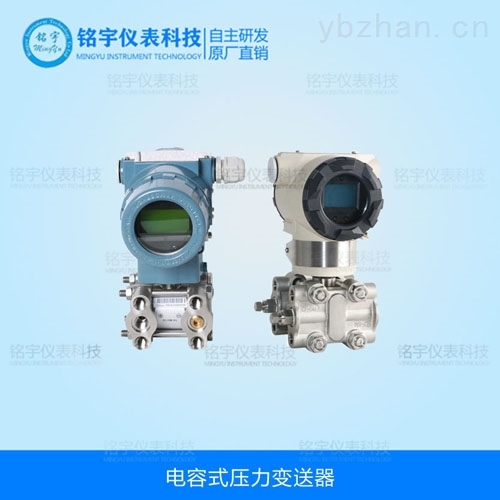

电容式压力变送器厂家供应

描述:MY-3051系列电容式压力变送器是自行开发的多功能数字化智能仪表,在采用*的、成熟的、可靠的电容传感器技术基础上,结合先进的单片计算机技术和传感器数字转换技术精心设计而成。电容式压力变送器厂家供应

更新时间:2020-12-03
产品型号:
厂商性质:生产厂家
详情介绍

电容式压力变送器产品详情

电容式压力变送器厂家供应

MY-3051系列电容式压力变送器是自行开发的多功能数字化智能仪表,在采用*的、成熟的、可靠的电容传感器技术基础上,结合先进的单片计算机技术和传感器数字转换技术精心设计而成。
核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化,满足日益提高的工业现场应用之要求。为此,软件中应用了数字信号处理技术,使其具有优良的抗干扰能力和零点稳定性,且具备零点自动稳定跟踪能力(ZSC)和温度自动补偿能力(TSC).
强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量,及0-模拟指示,按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,而且可以重新对变送器进行标定,极大地方便了现场调试。
S-PORT串行通信口通过转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。接RS485模块可以实现数字信号远传,或构建RS485工业局域网。
信号转换、信号采集与处理及电流输出控制采用了一体化设计,使结构更加紧凑可靠。敏感部件与变送器原理相同,具有稳定、可靠、抗振的特点,并具有良好的互换性。

 二、工作原理
如电气原理框图所示,压力或差压产生的电容差经数字化信号转换,变为频率信号送到微处理器,经过微处理运算后作为一个电流控制信号送到电流控制电路,转化为4-20mA模拟电流输出。
三、性能指标:
技术指标
性能规格(参考条件:无迁移状态,硅油灌充液体,316L隔离膜片)
输出信号:4~20mA DC
传输形式:二线制
负载特性图:

精度:
线性输出:±0.1%(对量程比为1:1),包括线性、变差、重复性的综合误差
开方输出:在输出压力为4~时,为±(0.2%的标定量程+0.05%的上限)
稳定性:对于DP量程代号3、4、5,为Z高量程的±0.2%,对于其他的量程代号,为Z高量程的±0.25%
湿度:0~90%相对湿度
启动时间:在Z小阻尼时,Z多2秒钟
容积吸取量:小于0.16cm3
阻尼:电气阻尼为0~32秒
此外,敏感元件还有0.2秒的恒定阻尼时间(量程3为0.4秒)静压影响(DP变送器)
零点误差:对于14MPa为Z高量程的±0.25%,对于量程代号3为Z高量程的±0.5%,通过零点调整可以得到校正。
量程误差:每6MPa可校正输入读数的±0.25%,或对于量程代号3,为±0.5%。这种误差在安装前可以调校消除。
静压影响(HP变送器)
零点误差:对于32MPa为Z高量程的±1.0%。通过零点调整可以得到校正。
温度影响:
在Z大量程零点误差:每56℃为量程的±0.5%。总的影响包括量程和零点误差:每56℃为量程±1.0%。对于量程范围编号3,影响量加倍。
在Z小量程零点误差:每56℃为量程的±3%。总的影响包括量程和零点误差:每56℃为量程的±3.5%。对于量程范围编号3,影响量加倍。振动影响:频率为0~200Hz,任意方向上每个g为±0.05%上限值。
电源影响:小于标定量程的0.005%/V
安装位置影响:零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。
电磁场干扰/射频干扰影响:按照SAMA PMC33.1,从20~ 1000MHz进行试验,场强可高至30V/m。
结构规格
接触介质的材料:
隔离膜片:316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽(可选)。
排气/排液阀:316不锈钢,哈氏合金或蒙乃尔合金。
工艺法兰和连接头:316不锈钢,哈氏合金或蒙乃尔合金。
接触介质的O形环:氟橡胶、丁橡胶(可选)。
→灌充液:硅油 →螺栓:碳钢镀镉
→电子线路外壳:低铜铝 →O形密封圈:丁橡胶、氟橡胶(可选) →涂漆:聚氨酯
工艺连接件:对于范围代号3、4、5的变送器,其两只法兰的中心连接孔距为54mm,孔上为NPT1/4-18;对于代号6、7的变送器则为56mm和NPT1/4-18;对于代8的变送器则为57.2mm和NPT1/4-18。对于范围代号3、4、5的变送器,其两只连接头上引压孔为NPT1/2-14,法兰连接头可翻转分别给出50.8mm,54mm,或57.2mm中心距。
电气连接件:具备现场在线测试端子。
重量:不包括选用件,AP、DP、GP和HP型重2.8公斤

【选型表】

 一、型号构成:
 铭宇公司生产的电容式压力变送器包含全系列量程与特殊结构,型号构成如下表:

MY-3051

C





Y














 压力



C









 差压





0







 负压





1







 表压 (对于量程1、2的差压静压为0.4MPa)





2







 绝压 (量程须≥100kPa ;量程范围在30~98kPa之间精度为0.5%)





3







 差压 静压2.5MPa





4







 差压 静压4MPa





5







 差压 静压6.4MPa





6







 差压 静压16MPa





7







 差压 静压25MPa





8







 差压 静压32MPa





9







 差压 静压40MPa







1





 0-0.06~0.3kPa







2





 0-0.25~1.5kPa







3





 0-1.2~10kPa







4





 0-6~40kPa







5





 0-30~180kPa







6





 0-160~1000kPa







7





 0-400~2500kPa







8





 0-1600~8000kPa







9





 0-4000~25000kPa







0





 0-7000~40000kPa









0



 标准型









1



 单平法兰型









2



 双平法兰型 (量程须≥6kPa)









3



 单插法兰型









4



 双插法兰型 (量程须≥6kPa)









5



 一平一插法兰型 (量程须≥6kPa)











2

 高级智能型(全数字化传感器、自带通讯键盘)


 注:推荐用户在上述量程使用,极限状态下可进行100:1使用压缩量程后精度按如下公式计算:

 二、材质代码:

 代号

 含义

 M3

 数字液晶显示表头

 E1

 普通电缆接头

 E2

 防爆电缆接头

 B1

 管装弯支架

 B2

 盘装弯支架

 B3

 管装平支架

 D1

 法兰侧面排气/排液阀在上部

 D2

 法兰侧面排气/排液阀在下部

 G1

 腰形法兰

 G2

 焊管接头

 G3

 一体化三阀组

 i

 本安

 D

 隔爆

 G

 ≤200℃(高温硅油)

 F

 ≤380℃(高温氟油)





防腐材料

结构材料

法兰接头

排气/排液阀

隔离膜片

F12

碳钢

316

316L

F13

碳钢

哈氏C

哈氏C-276

F14

碳钢

蒙乃尔

蒙乃尔K-500

F15

碳钢

316L

F22

316L

316L

316L

F23

316L

316L

哈氏C-276

F24

316L

316L

蒙乃尔K-500

F25

316L

316L

F26

316L

316L

哈氏B-2

F33

哈氏C

哈氏C

哈氏C-276

F35

哈氏C

哈氏C

F44

蒙乃尔

蒙乃尔

蒙乃尔K-500

F47

蒙乃尔

蒙乃尔

3YC25
